— Série Kongsberg
La plus polyvalente Série Kongsberg X
Signalétique 2D et 3D, PLV, emballage, composites : la série Kongsberg X s’adapte à tout. Six modèles de X20 à X48, précision ±0,2 mm, 833 mm/sec — des possibilités qui évoluent avec votre activité.
6
Modèles disponibles
833 mm/s
Vitesse maximale
±0,2 mm
Précision (X20/X22)
500 N
Force PowerHead
Investissez dans l’équipement qui évolue avec votre activité
Avec la série Kongsberg X, vous misez sur l’équipement qui saura répondre à vos besoins de production actuels et évoluer avec votre activité. Ajoutez des matériaux, des applications ou de la capacité pour accroître le volume et conquérir de nouveaux segments de marché.
Six modèles couvrent tous les formats de production, de la table compacte X20 jusqu’au très grand format X48. Chaque machine est modulaire et upgradeable — vous commencez là où vous êtes, et évoluez quand vous le souhaitez.
Télécharger la brochure →La précision maximale

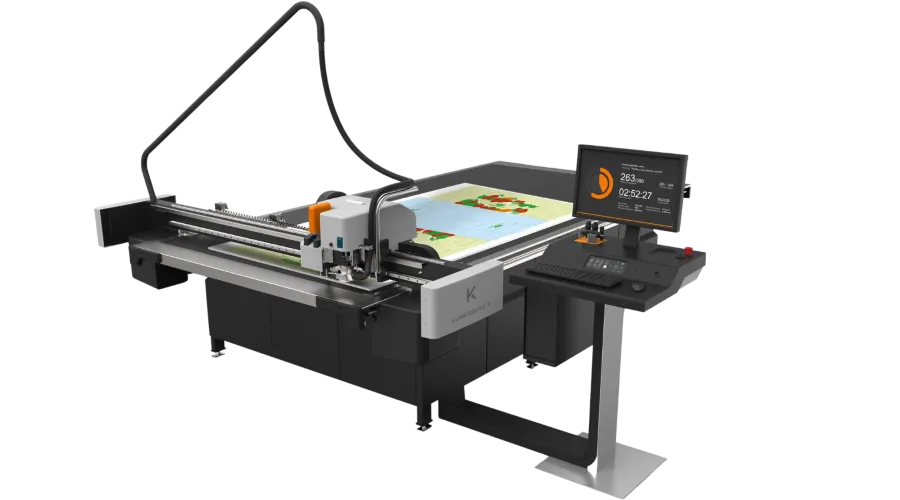

X20 & X22
Les modèles les plus précis de la gamme
Le X20 et le X22 sont les deux modèles compacts de la série. Ils offrent la meilleure précision de position de la gamme — ±0,2 mm — et sont idéaux pour les travaux de haute qualité, les prototypes et les productions haut de gamme.
Le dessus de table en acier d’inspiration aérospatiale garantit une planéité irréprochable, même après des années d’utilisation intensive.
X20 — Zone utile
1680 × 1270 mm
X22 — Zone utile
1680 × 2190 mm
Précision
±0,2 mm
Répétabilité
±0,05 mm
Le duo de production
X24 & X44
Les modèles de référence pour la production quotidienne
Le X24 et le X44 sont les configurations les plus utilisées en signalétique et emballage. Précision de ±0,25 à ±0,3 mm, 833 mm/sec, répétabilité ±0,05 mm.
L’outil MultiCUT-HP (broche 3 kW refroidie à eau) est disponible en option pour un fraisage haute performance sur acrylique, bois et aluminium composite.
X24 — Zone utile
1680 × 3200 mm
X44 — Zone utile
2210 × 3200 mm
Précision
±0,25–0,3 mm
Répétabilité
±0,05 mm
Pour les productions à très grande échelle
X46 & X48
Le très grand format pour les volumes les plus importants
Le X46 et le X48 couvrent les besoins de production en très grand format. Précision ±0,35 à ±0,4 mm, répétabilité ±0,06 mm. Idéaux pour les grands ateliers de signalétique et les façonniers à fort débit.
Ces modèles disposent de 4 sections de vide et d’un espace de dégagement de traverse de 95 mm en option — idéal pour les matériaux épais ou le fraisage en profondeur.
X46 — Zone utile
2210 × 4800 mm
X48 — Zone utile
2210 × 6550 mm
Précision
±0,35–0,4 mm
Répétabilité
±0,06 mm
La série X en action
La série X, pour presque tous les matériaux
Carton & papier
Carton plat, ondulé, micro-cannelure, reboard, kraft
Panneaux rigides
Forex, Dibond, Correx, polypropylène alvéolaire
Matériaux souples
Bâche PVC, vinyle, banner, textile enduit, filet
Mousses & joints
Polyéthylène, polyuréthane, mousse acoustique, EPDM
Composites
Fibres de verre, Nomex, nid d’abeille aluminium, carbone
Textile & cuir
Tissus techniques, cuir naturel et synthétique, feutres
Rigide & fraisage
Acrylique, polycarbonate, bois/MDF, aluminium composite (option MultiCUT-HP)
Caoutchouc & silicone
Joints, plaques techniques, silicone, EPDM, NBR
Tableau de spécifications comparées
| Caractéristique | X20 | X22 | X24 | X44 | X46 | X48 | Unité |
|---|---|---|---|---|---|---|---|
| Zone de travail utile | 1680×1270 | 1680×2190 | 1680×3200 | 2210×3200 | 2210×4800 | 2210×6550 | mm |
| Format matériau max. | 1740×1750 | 1740×2570 | 1740×3575 | 2270×3575 | 2270×5250 | 2270×6930 | mm |
| Poids | 720 | 830 | 1 085 | 1 250 | 1 730 | 2 215 | kg |
| Vitesse max. | 833 mm/sec | ||||||
| Accélération max. | 0,56 G | 0,54 G | |||||
| Précision de position | ±0,2 mm | ±0,25 mm | ±0,3 mm | ±0,35 mm | ±0,4 mm | ||
| Répétabilité | ±0,05 mm | ±0,06 mm | |||||
| Force outil standard | 22 kg | ||||||
| Force PowerHead (option) | 50 kg | ||||||
| Sections de vide | 2 | 4 | |||||
| Spécifications susceptibles d’évoluer. Option transporteur augmente légèrement les dimensions hors tout. | |||||||
La série X s’intègre dans votre ligne automatisée
Modulaire par nature, la série Kongsberg X peut être intégrée dans une ligne de production automatisée : Roll Feeder motorisé, Feeder & Stacker, bras robotisé. Augmentez votre débit sans changer de machine.
Découvrir les solutions d’automatisation →La série X
est faite pour vous.
Votre activité est polyvalente ? Votre machine doit l’être aussi. Contactez-nous pour analyser vos besoins et trouver la configuration adaptée.
